蔡司Calypso應用之安全平面介紹
Calypso軟件是比較早開始使用安全平面的測量軟件。
從空間運行軌跡由無數個“中間點”來控制，到以安全平面為主（中間點為輔，可以結合使用）的方式控制，對于大多數機加工零件來說，極大提高了編程的便捷性和可操作性。
只要了解其中的規律，便可實現運行路徑的自動設定，極大簡化了編程的工作量。
一. 安全平面的設定：

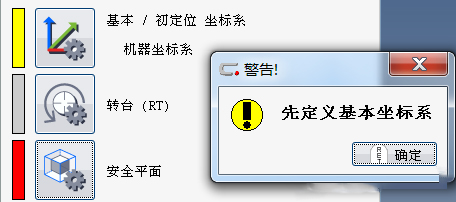

安全平面是在基本坐標系上進行的設置。從操作角度來說，必須要先建立基本坐標系，再去設定安全平面。

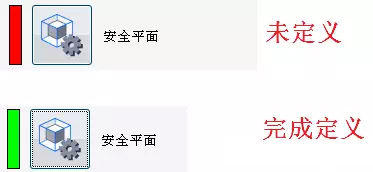

二. 安全平面對應的圖標：

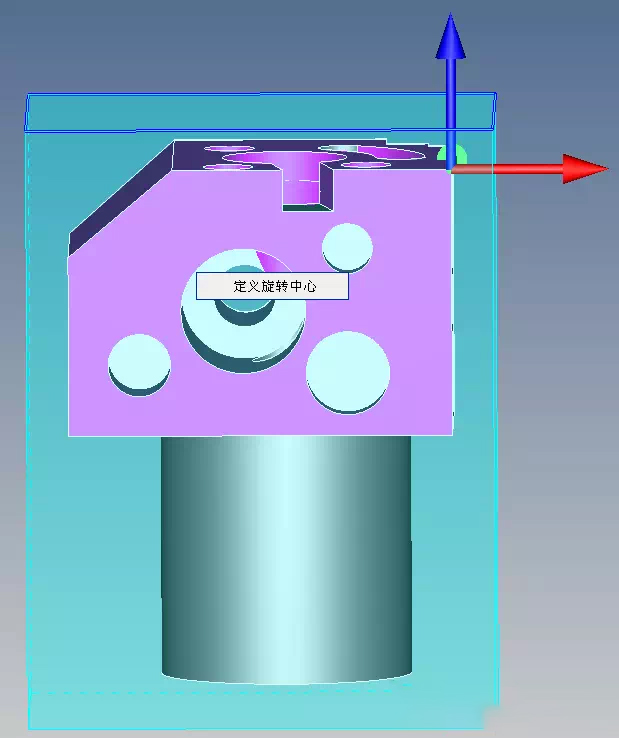

三. 安全平面的含義：包含工件的一個立方體（6面體），簡言之就是把整個產品包住的一個立方體。
四. 安全平面的設置方法：打開“Clearance Plans”界面后

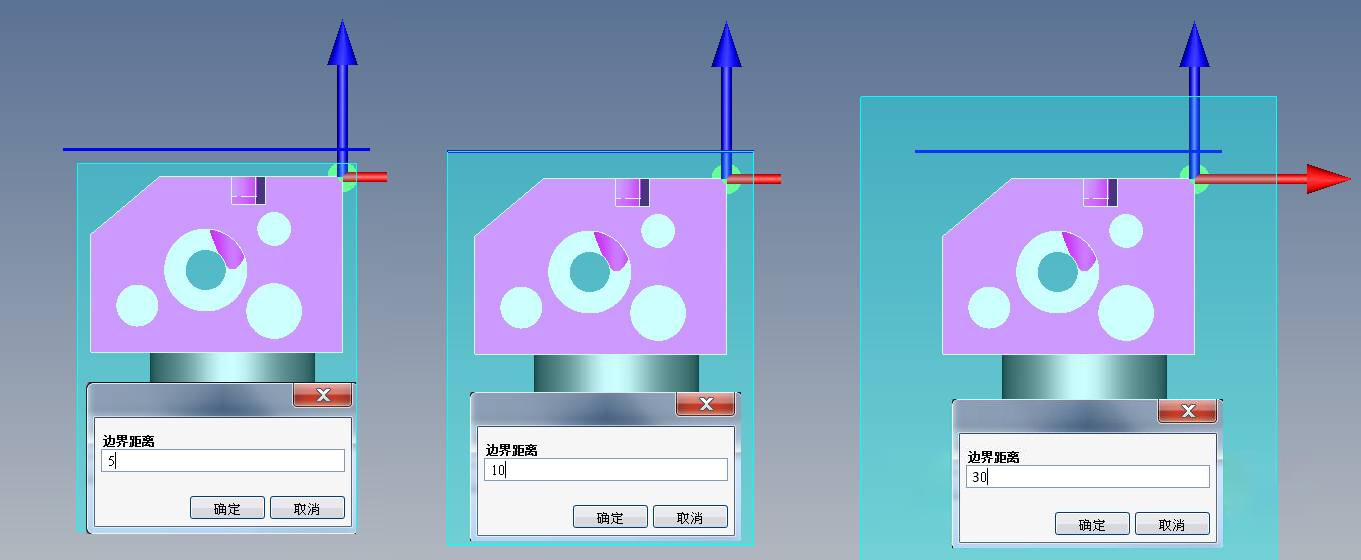

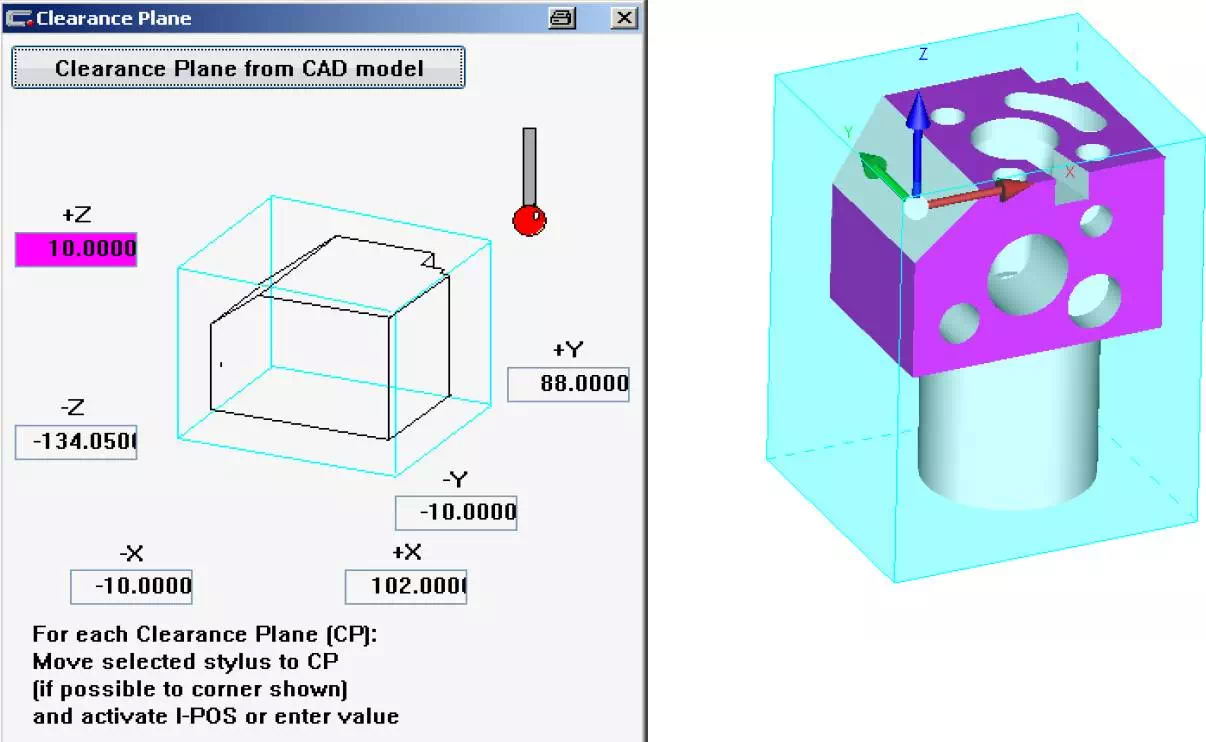

方法一：:如果有CAD數模，點擊從CAD模型獲得安全平面，設置距離大小獲得不同高度的安全平面
方法二：:手動分別輸入邊界距離
一般情況下，+Z+X+Y，輸入正值；-Z-X-Y，輸入負值
注：正負并非絕對，但必須滿足：+Z+X+Y對應的數字，要分別大于-Z-X-Y對應的數字

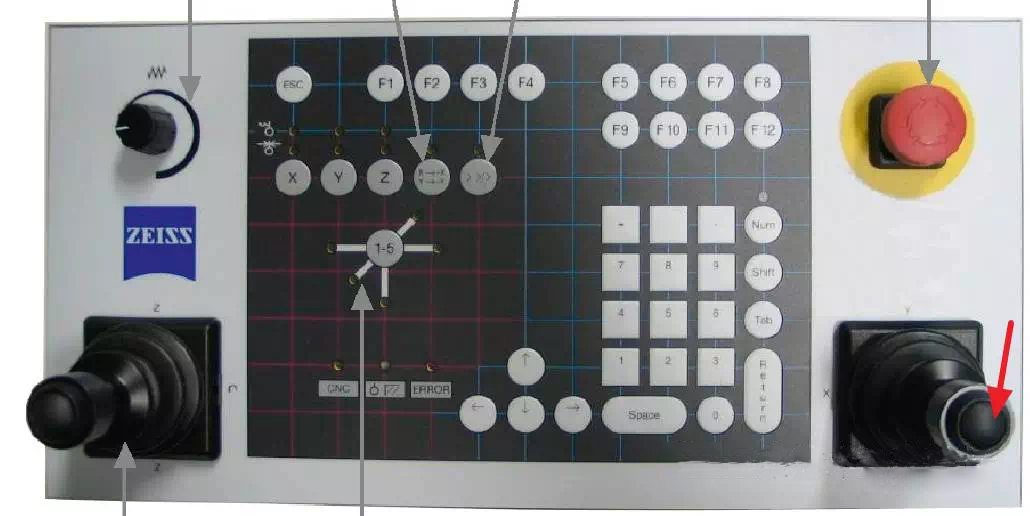

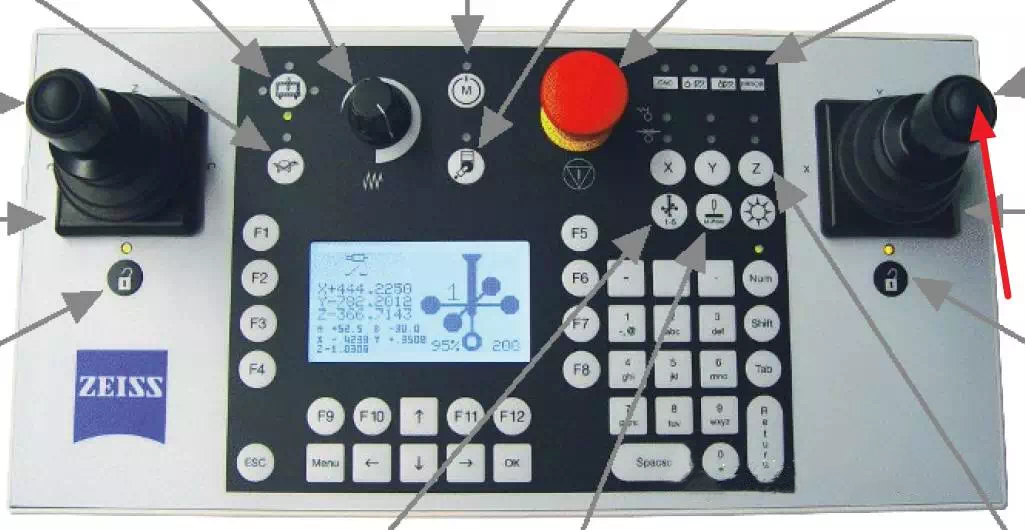

方法三：使用控制面板，將當前的測針移動到基本坐標系+Z+X+Y最大的位置，連續點擊右測手柄上按鈕三下，再移動到基本坐標系-Z-X-Y最大的位置，連續點擊右側手柄上按鈕三下，實現安全平面定義。
點擊按鈕，同時就定義了坐標軸數字。前三次分別對+Z+X+Y軸賦值，后三次分別對-Z-X-Y軸賦值
注：正負并非絕對，但必須滿足：+Z+X+Y對應的數字，要分別大于-Z-X-Y對應的數字
不管哪種方法定義，最終顯示在安全平面界面的是6個數字。這6個數字表示的對應平面到基本坐標系原點的垂直距離。這就是為什么安全平面定義前，一定要創建基本坐標系的原因。

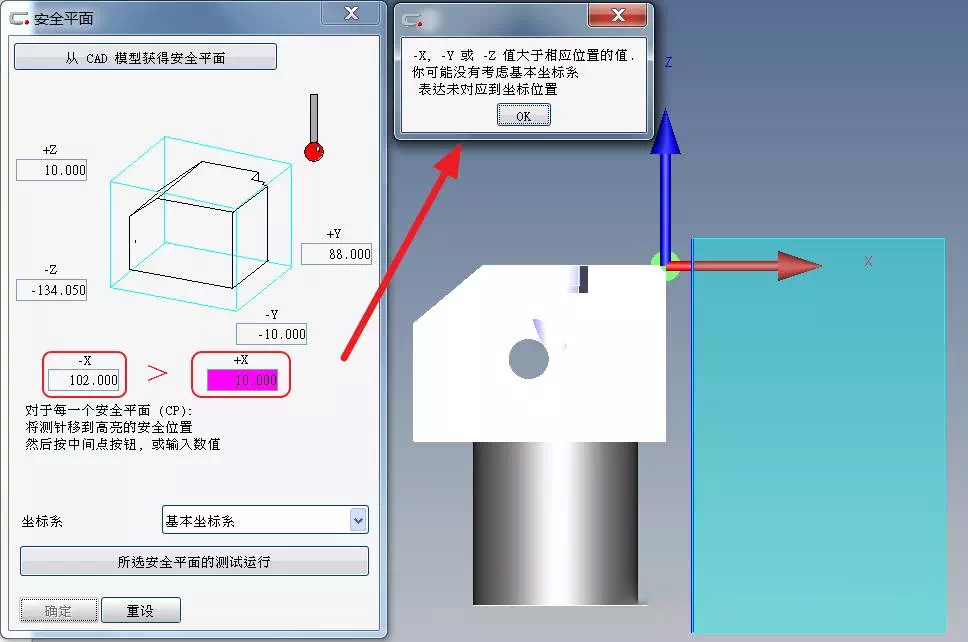

如果坐標軸對應的數值大小關系不正確，如下圖中-X的值（102）大于+X的值（10），點擊確定后，就會彈出如下提示框！
調整方法：修改-X和+X對應的數值
五. 安全平面正確設置

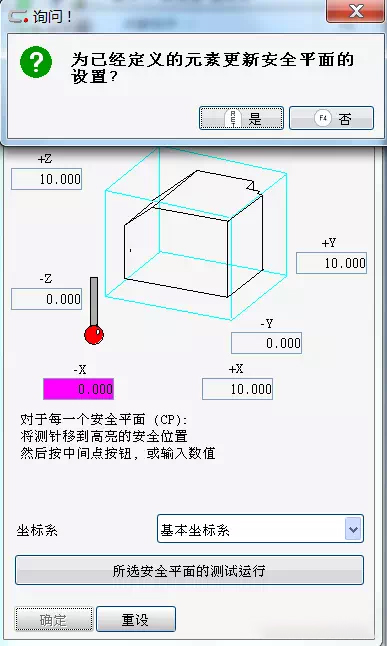

距離設置好后 - 點擊“確定” - 彈出“為已經定義的元素更新安全平面的設置”
點擊“否”。即完成了安全平面設置
