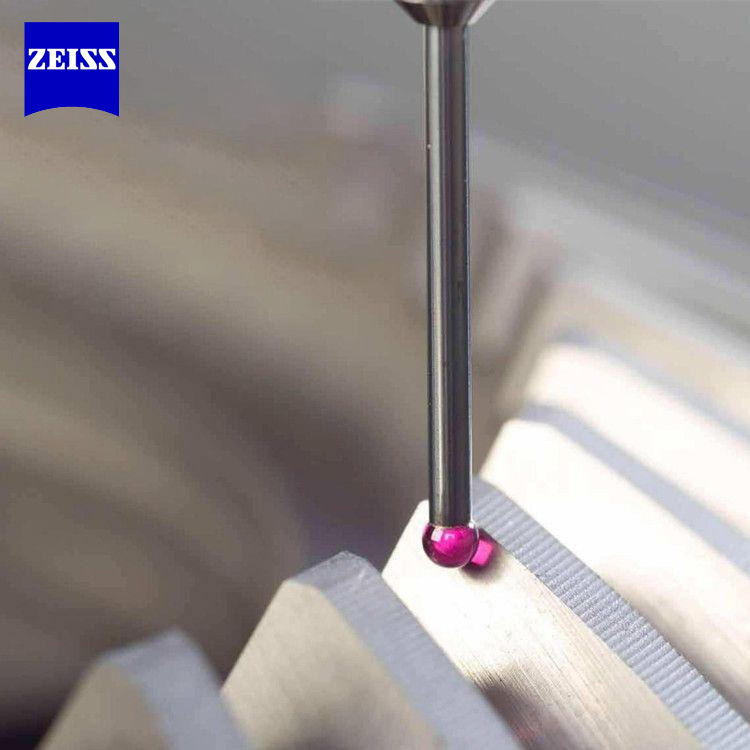

蔡司三坐標測針的安裝指南

來源：三本測量瀏覽：- 發布日期：2021-11-15 15:43:10【大中小】

1、蔡司三坐標裝配和輔助工具

合適的輔助工具可以在組裝測針組時有效防止各部件的損壞，確保安裝的安全進行。下面是幾種最重要的裝配和輔助工具。
2、正確調整MT/VAST吸盤

MT/VAST吸盤可以通過頂部的三個螺絲進行旋轉調節。必須使用不超過2Nm的扭力緊固，為了防止螺絲的過度擰緊，最好使用專用力矩扳手進行調節。
3、加長桿和測針的組裝

蔡司三坐標加長桿和測針的連接需要手動擰緊。蔡司有合適的鉤型扳手和針狀扳手供您選擇。鉤型扳手根據探針底座和加長桿直徑分為直徑5、11和20mm三種。針狀扳手1.1和2.9可用于直徑1.2mm和3mm的銷釘空，確保連接的緊固。

注意：禁止使用加長桿桿身擰緊！請使用鉤型扳手進行調節！

如何準確的調節蔡司三坐標測針

1、安裝XXT加長桿 : 在使用扳手?jǐn)Q緊測針時，XXT測針裝配輔助工具可以頂住加長桿以便于調節。

2、調節XXT星形測針 : M3XXT測針調整裝置可以調整星型針或把測針調到所需的角度。將XXT吸盤放置于具有磁力的基座上并調整好所需角度，使用側面的棱柱導向器頂住測針，然后擰緊即可。

3、旋轉關節調節裝置 : 該裝置可以在安裝前對直徑11mm的旋轉接頭進行角度調節。

使用FixAssist快速簡便的調整測針組

1、使用FixAssist設定角度 : FixAssist可以幫助您調節MT/VAST測針組中各個測針的相對位置。您可通過FixAssist調整吸盤的旋轉角度和側向測針的角度。

2、使用FixAssist校準XXT星形針 : XXT適配器與FixAssist測針線性調整裝置的組合可對XXT測針組進行調節。它由XXT吸盤適配器和磁性棱柱適配器組成。這些適配器使用在FixAssist上。
